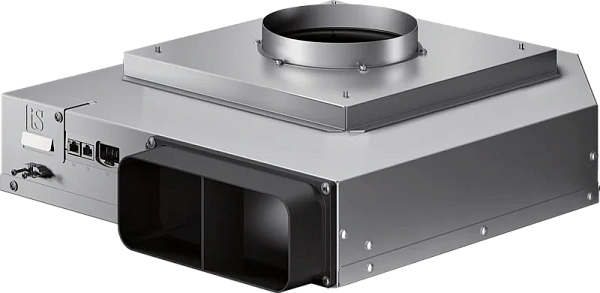

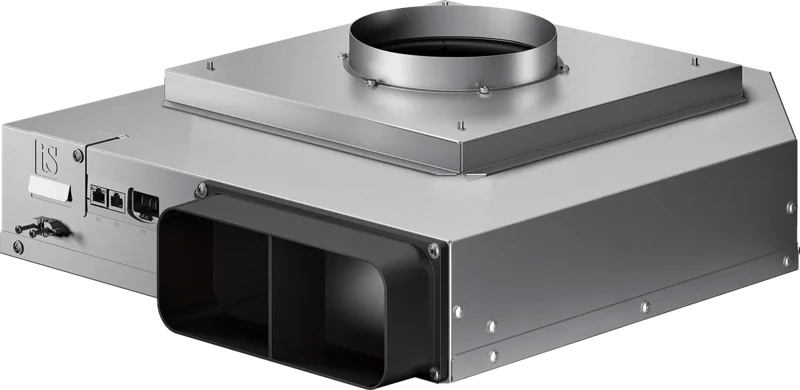

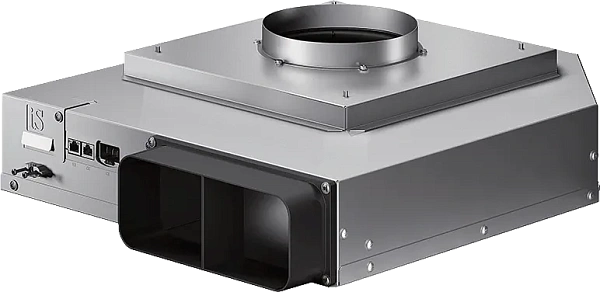

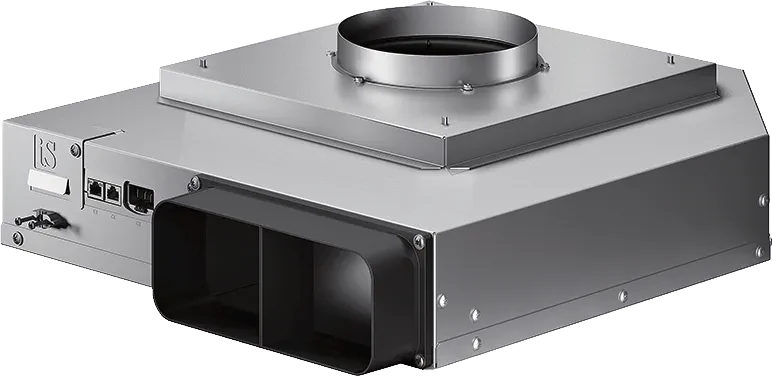

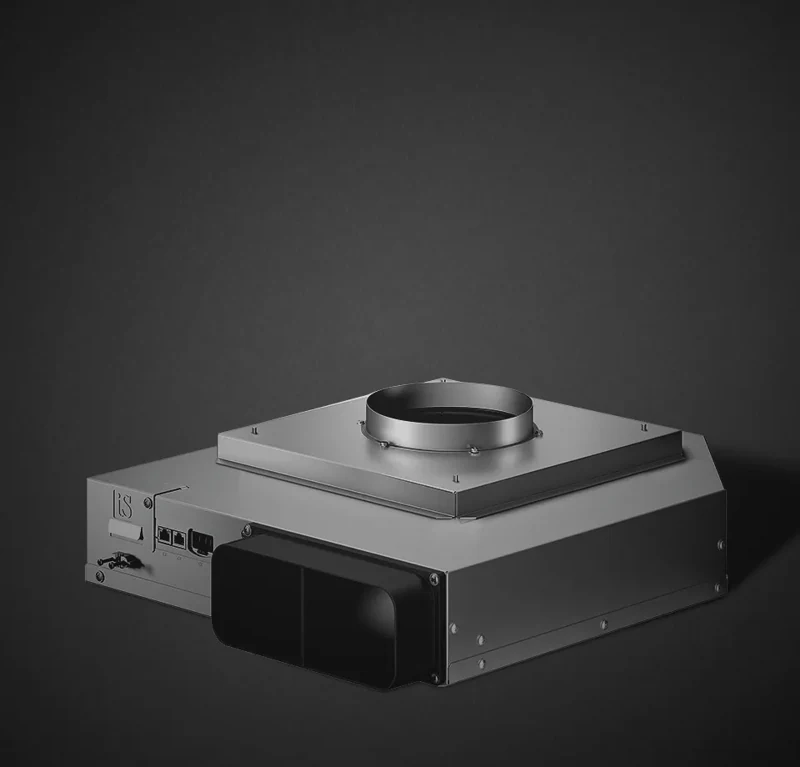

Gaggenau AR403122 — Выносной вентиляционный модуль

Выносной вытяжной моторный блок серии 400 для приборов без собственного двигателя. Компактная установка в цоколь высотой от 100 мм; в основании мебели предусматривают вырез под воздуховод. Максимальная производительность по британскому техническому листу и EN 61591 — 965 м³/ч. Производительность всей системы зависит от вытяжного прибора и воздуховодов. Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла. Три ступени мощности с электронным управлением и один интенсивный режим. Доступные ступени зависят от подключённого прибора без собственного мотора. Вход — одно круглое подключение DN150; выход — одно подключение для плоского воздуховода DN150. По актуальной монтажной инструкции соединительный элемент Ø150 мм входит в комплект. Кронштейн для крепления к верхней или боковой стенке шкафа входит в комплект. Уровень звуковой мощности зависит от условий установки. Общая мощность подключения — 180 Вт. Кабель питания с вилкой — 1,8 м; кабель передачи данных — 2 м. Управление выполняется через подключённый вытяжной прибор. При одновременной работе вытяжки в режиме отвода и камина с дымоходом производитель предусматривает подходящий защитный выключатель в цепи питания вытяжки. Габаритные размеры по монтажному чертежу: ширина 451 мм и глубина 505 мм; отдельно показана высота корпуса 99 мм и верхние элементы подключения. Высота патрубка и корпуса на чертеже различается; размер 99 мм не следует считать полной высотой прибора с подключённым воздуховодом.

Основные характеристики

Функции и характеристики

• Выносной вытяжной моторный блок серии 400 для приборов без собственного двигателя. Компактная установка в цоколь высотой от 100 мм; в основании мебели предусматривают вырез под воздуховод.
• Максимальная производительность по британскому техническому листу и EN 61591 — 965 м³/ч. Производительность всей системы зависит от вытяжного прибора и воздуховодов.
• Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла.
• Три ступени мощности с электронным управлением и один интенсивный режим. Доступные ступени зависят от подключённого прибора без собственного мотора.
• Вход — одно круглое подключение DN150; выход — одно подключение для плоского воздуховода DN150. По актуальной монтажной инструкции соединительный элемент Ø150 мм входит в комплект.
• Кронштейн для крепления к верхней или боковой стенке шкафа входит в комплект. Уровень звуковой мощности зависит от условий установки.
• Общая мощность подключения — 180 Вт. Кабель питания с вилкой — 1,8 м; кабель передачи данных — 2 м. Управление выполняется через подключённый вытяжной прибор.
• При одновременной работе вытяжки в режиме отвода и камина с дымоходом производитель предусматривает подходящий защитный выключатель в цепи питания вытяжки.
• Габаритные размеры по монтажному чертежу: ширина 451 мм и глубина 505 мм; отдельно показана высота корпуса 99 мм и верхние элементы подключения. Высота патрубка и корпуса на чертеже различается; размер 99 мм не следует считать полной высотой прибора с подключённым воздуховодом.
• В мебельном основании выполняют вырез 320 × 320 мм по схеме и выбранному положению прибора. Между ножками мебели требуется не менее 500 мм свободного пространства.
• При высоте цоколя менее 130 мм нужно предусмотреть доступ спереди. Вырезанный участок днища при необходимости устанавливают обратно после монтажа; мебель должна сохранить устойчивость. Срезы защищают от влаги и нагрева.
• Модуль устанавливается на резиновые ножки; крепить его к полу не требуется. При монтаже на заднюю стенку закрепляют комплектный кронштейн, выравнивают прибор горизонтально и фиксируют четырьмя винтами.
• Для расчёта настенного крепления актуальная инструкция 9001659567_C указывает массу прибора около 10 кг. Материал крепежа выбирают по конструкции стены.
• Отдельная монтажная принадлежность AD704050 — коллектор для двух плоских воздуховодов. Его привинчивают к прибору; автоматическое включение коллектора в комплект моторного блока не подразумевается.
• Воздуховоды закрепляют на соединительных элементах и герметизируют. Рекомендуется короткий прямой тракт большого сечения; для круглого тракта инструкция указывает внутренний диаметр 150 мм. Для плоского канала эквивалентное внутреннее сечение — около 177 см².
• Разъёмы X1 и X2 равнозначны. Несколько приборов можно последовательно объединить в сеть: максимум 20 приборов и не более 40 м общей длины сетевых кабелей; при необходимости применяют экранированный кабель не ниже CAT-5.
• Сбой питания или обрыв сетевого кабеля одного участника блокирует вентиляцию всей системы. После изменения конфигурации квалифицированный специалист выполняет повторную инициализацию и проверку.
• Выход X16 — беспотенциальный контакт: замкнут при включённом вентиляторе и разомкнут при выключенном. Максимальные параметры коммутации — 30 В / 1 А переменного или постоянного тока; подключение выполняет квалифицированный электрик.
• Для исполнения, описанного в инструкции 9000974056_H, предусмотрен вход X17 оконного контактного выключателя AA400510, приобретаемого отдельно. При таком подключении вентиляция работает только с открытым окном; освещение может работать и с закрытым. Закрытие окна отключает работающую вентиляцию в течение 5 секунд. Наличие этого подключения сверяют с инструкцией конкретного исполнения.
• Подтверждённые каталогом сочетания в режиме отвода воздуха: VL414115, VL200120 и AL400192. Показатели конкретного сочетания не равны максимальной производительности отдельного моторного блока.
